智慧污水厂可视化平台
智慧污水厂可视化平台
智慧污水厂可视化平台

智慧污水厂可视化平台

  • 详情说明


一、产品介绍

实时 SCADA 监控系统是污水厂可视化智慧平台的核心功能模块,用于对污水处理过程、现场设备及关键工艺参数进行集中监视与管理。

系统通过接入 PLC 控制系统、现场仪表、在线水质监测设备及其他自动化设备,实时采集和展示水泵、风机、搅拌机、加药设备、电动阀门等设备的运行状态,以及液位、流量、压力、溶解氧、pH 等工艺参数。

通过工艺流程图、设备状态画面、实时数据、报警列表和历史趋势曲线,管理人员可以在监控中心集中掌握污水厂的运行情况,及时发现设备故障和工艺参数异常,并查询相关历史记录。

系统可根据项目需求与污水厂三维数字孪生平台、设备运维系统、能耗管理模块及上层智慧水务平台集成,实现从现场数据采集、实时监控到综合运行管理的数据协同。

我们可根据污水处理工艺、设备配置、现有自动化系统及管理要求,提供定制化 SCADA 监控画面设计、数据接口开发、报警规则配置和系统集成服务。


二、主要功能

1. 污水处理工艺流程实时监控

​通过可视化工艺流程图展示污水厂各处理单元的运行情况,包括进水提升、预处理、生化处理、沉淀、深度处理、消毒、出水及污泥处理等环节。

管理人员可在统一界面查看工艺流程、设备状态和关键运行参数,了解各处理单元之间的运行关系。

主要功能包括:

l 工艺流程图展示与分区切换

l 主要处理单元运行状态监视

l 工艺参数实时显示

l 设备运行状态与流程画面关联

l 重点工艺区域快速查询

具体流程画面根据污水处理工艺和项目设计定制。

2. 现场设备运行监控

集中监控现场主要机电设备的运行状态,帮助管理人员了解设备是否正常运行以及是否存在异常。

监控对象可包括:

l 进水泵、提升泵及回流泵

l 曝气风机及相关辅助设备

l 搅拌机、刮泥机及污泥处理设备

l 加药泵及加药系统

l 电动阀门、闸门及其他执行机构

l 变频器、软启动器及相关电气设备

系统可根据现场控制系统提供的状态信号,展示设备运行、停止、故障、手动或自动模式等信息。具体状态类型取决于现场信号配置。

3. 工艺参数实时采集与显示

接入现场仪表和监测设备,集中展示污水处理过程中的关键运行数据。

可监测的参数包括:

l 水力参数: 液位、流量、压力等。

l 水质参数: pH、溶解氧、浊度及其他已配置的在线监测指标。

l 设备参数: 电机运行状态、电流、频率及其他可采集数据。

l 运行统计数据: 进出水流量、设备运行时间及相关累计值。

系统可根据项目需求设置参数单位、显示精度、数据刷新方式及超限判断规则。

4. 实时报警与异常管理

对接现场 PLC、仪表和其他监测设备的报警信号,集中展示设备故障、参数超限、通信异常及其他已配置的异常事件。

主要功能包括:

l 实时报警列表与报警状态显示

l 报警级别分类

l 报警发生时间及相关设备信息记录

l 报警确认与历史查询

l 报警统计及处理记录

l 可选短信、邮件或移动端报警通知

报警阈值、报警级别和通知方式根据项目要求配置。涉及设备保护和紧急停机的功能,应由现场控制系统及相应保护回路按设计执行,不能仅依赖监控软件。

5. 历史数据与趋势曲线

系统可按配置保存现场运行数据和报警记录,为运行分析、故障排查及管理追溯提供依据。

主要功能包括:

l 实时数据与历史趋势曲线

l 指定时间段的数据查询

l 多参数趋势对比

l 历史报警查询

l 设备运行记录查询

l 数据导出及报表生成

历史数据的采样周期、存储周期、保存期限和导出格式根据项目规模、数据库配置及存储资源确定。

6. 设备远程操作与控制接口

在现场控制系统支持、用户权限允许且满足安全条件的情况下,可通过监控界面执行授权的远程操作,例如设备启停、运行模式切换或设定值调整。

主要功能可包括:

l 手动与自动运行模式状态显示

l 远程操作指令输入

l 操作权限校验

l 操作结果与设备反馈状态显示

l 操作记录及审计信息保存

远程控制功能必须结合现场 PLC 控制逻辑、设备联锁、操作许可和安全策略进行设计。通信中断或监控平台故障时,现场基础控制与必要保护应按照项目设计保持相应的运行能力。

7. 与三维数字孪生平台联动

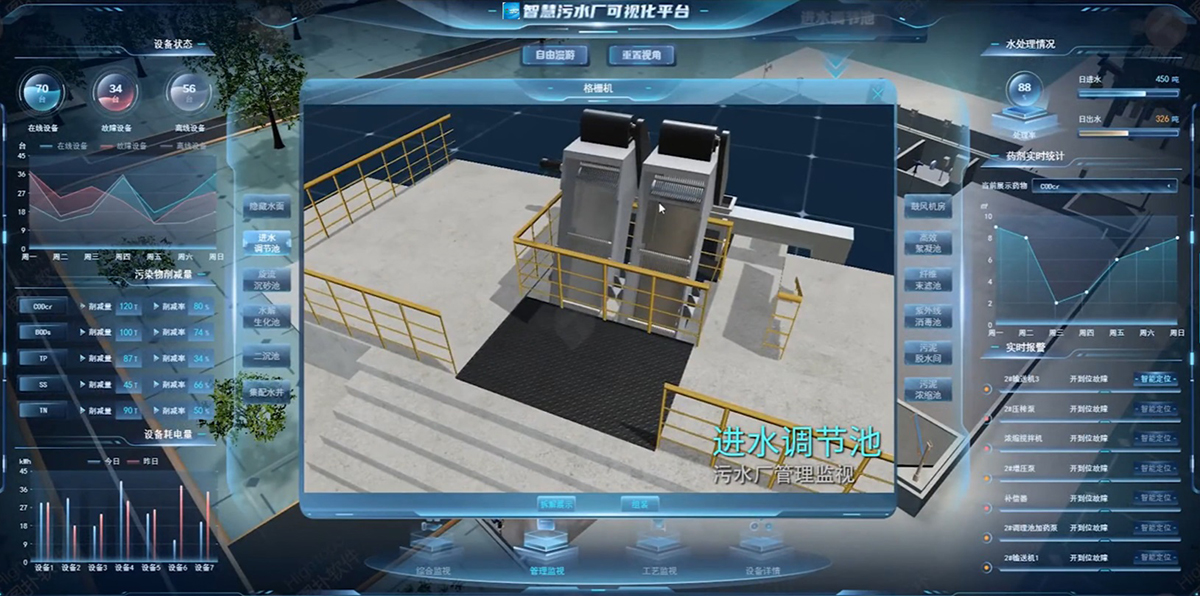

实时 SCADA 数据可与污水厂三维数字孪生模型关联,使设备运行状态和工艺参数能够在三维场景中直观展示。

例如,管理人员在三维场景中选择某台水泵,即可查看其运行状态、相关参数和报警信息;当某个设备出现异常时,可根据配置在三维场景中定位对应设备或工艺区域。

该功能需要完成设备编码、监测点位与三维模型之间的数据关联,并根据项目需求配置相应接口。


三、系统组成

实时 SCADA 监控系统通常由以下部分组成:

1. 现场设备与检测仪表

包括水泵、风机、阀门、液位计、流量计、压力变送器、在线水质仪表及其他现场设备。

2. PLC 控制系统

负责现场信号采集、设备控制、工艺逻辑及联锁保护,并向 SCADA 系统提供相关运行数据。

3. 通信与数据接口

根据现场条件,通过工业以太网、光纤、RS485、工业网关或其他适用方式实现数据通信。

4. SCADA 监控软件

负责工艺流程展示、设备状态监控、参数显示、报警管理、趋势查询及相关监控功能。

5. 历史数据库与报表模块

根据项目需求保存运行数据、报警记录及相关统计信息。

6. 服务器与操作终端

可根据系统规模配置工业计算机、服务器、监控工作站及显示大屏。

7. 上层平台集成接口

可根据项目要求与三维数字孪生平台、设备运维系统、能耗管理模块或智慧水务平台进行数据对接。


四、应用场景

1. 市政污水处理厂: 集中监控各处理单元、设备状态和工艺参数。

2. 工业废水处理厂: 监控复杂工艺流程、关键设备及相关运行指标。

3. 农村污水处理站: 根据通信和控制配置,实现站点远程监视及报警管理。

4. 污水提升泵站: 监控液位、水泵状态、运行参数及设备故障。

5. 多厂区污水处理项目: 在通信条件和系统架构允许的情况下,集中展示多个厂区的运行情况。

6. 现有污水厂改造项目: 对接原有 PLC 或 SCADA 系统,升级监控画面、数据管理和报警功能。



五、定制化服务

1、监控画面定制

​根据污水厂工艺流程和现场设备布局,设计工艺流程图、设备监控画面及参数显示界面。

2、数据点位与报警规则定制

​根据 PLC 地址、仪表清单和控制要求,配置数据点位、报警阈值、报警级别及相关记录功能。

3、现有系统集成

​根据原有 PLC、SCADA、仪表及通信协议情况,评估数据接入和系统兼容性,尽可能利用已有自动化设备。

4、数据与报表定制

​根据生产管理需求,配置历史数据查询、运行趋势、统计报表及数据导出功能。

5、平台联动定制

​可按项目要求与三维数字孪生、设备运维、能耗管理和智慧水务平台对接。

6、项目实施与调试

​根据合同范围提供系统设计、画面开发、数据点表配置、接口调试及现场联调等服务。


六、系统应用价值


1、集中监控: 减少分散查看设备和仪表的工作量。
2、异常发现: 通过实时状态和报警信息,及时了解现场异常。
3、历史追溯: 利用趋势曲线和历史记录辅助故障分析。
4、运行透明: 让管理人员更清楚地掌握各处理单元和主要设备的运行情况。
5、平台协同: 为数字孪生、设备运维、能耗分析和智慧水务应用提供实时数据基础。



七、获取定制方案

​如需建设或升级污水厂 SCADA 监控系统,请提供污水处理工艺流程、设备清单、PLC 品牌及型号、现有监控系统信息、监测点位和远程管理需求。

​我们可根据现场自动化基础与项目目标,制定相应的监控画面、数据接入、报警管理和平台集成方案。


​
