产品概述
CDE350系列变频器是康元电气应市场需求推出的一款全新产品，它应用先进的空间电压矢量SPWM控制技术，采用高性能的功率模块和DSP芯片，内置电流控制环，外置支持多种扩展IO板卡，PG卡(ABZ信号，补码形式和差分形式)和多种扩展通信板卡(扩展MODBUS，PROFIBUS DP, CANOPEN)，推出的面向风机、泵类和一般机械性负载场合矢量变频器。
应用领域
多泵恒压供水、冷却风机、压缩机、地铁和隧道通风机、空调、玻璃、陶瓷、制药、饮料、食品、包装等生产线负载，污水处理等环保类负载，特种电源，搅拌机类负载，堆取料机等场合。
容量范围
三相380V 1.5kW~560kW
技术特点
4.1 使用高性能电流矢量控制，感应电机也可以实现高起动转矩
V/F控制：150%转矩(调速范围60:1)
开环矢量控制：0.5 Hz 150%转矩(调速范围100:1)
4.2 符合用途的瞬时停电措施
转速追踪功能，最符合风机、鼓风机等装有旋转体的流体机械。
瞬停不停功能，胶片生产线等的停电处理措施，可以省去UPS(不间断电源)等特殊
设备，检测到低电压时自动进行瞬时停电补偿。
4.3 节能控制技术

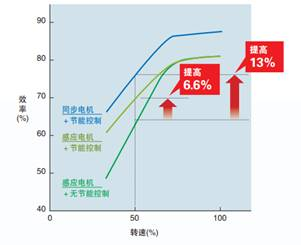

使用变频器的节能控制，可以实现感应电机的高效率运行，源于变频器驱动的高效率控制。
4.4 双重额定功能，使机械更趋小型化
采用一台变频器，即可选择轻载(120%)、重载(150%)双重规格，根据电机的用途有时可使用小一档容量的变频器。
4.5 轻松调试
使用用途选择功能，只需要选择机械用途，即可自动设定最适宜的参数，无需繁琐的参数设定。可缩短试运行时间。
4.6 确实可靠的制动功能
提供了三种制动方式，可供用户选择：直流制动，磁通制动，能耗制动。
使用过励磁制动功能，无制动电阻也能紧急制动。
扩展了内置能耗制动IGBT的容量，若增加制动电阻可以增加更大的制动能力。
内置制动单元1.5->30kW
4.7 标配键盘内部具有参数拷贝功能，可以简单进行参数上传下载。
4.8支持故障复位自动重启，支持实时时钟模式，
（关于实时时钟的图）
4.9 支持工具xPowerTool和xLoaderTool
xPowerTool可以实时监控变频器状态、配置变频器参数，控制变频器运行。使用计算机，可以一并管理数台变频器的参数。
4.10支持主从控制
变频器自身可以设置为主机或者为从机。
设置为主机：可以选择被同步的参考量来自参考频率，运行频率或者是转矩参考。
设置从机：可以设置从机是否跟随主机运行命令。
变频器支持下垂控制，可以实现多电机拖动同一负载下的负荷分配控制。

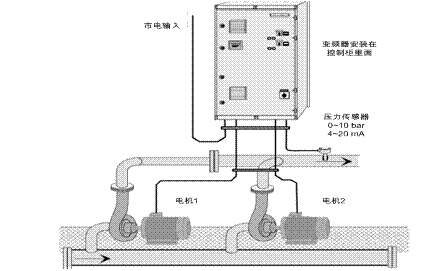

4.11变频器单机实现一拖四恒压供水控制
二、产品描述：

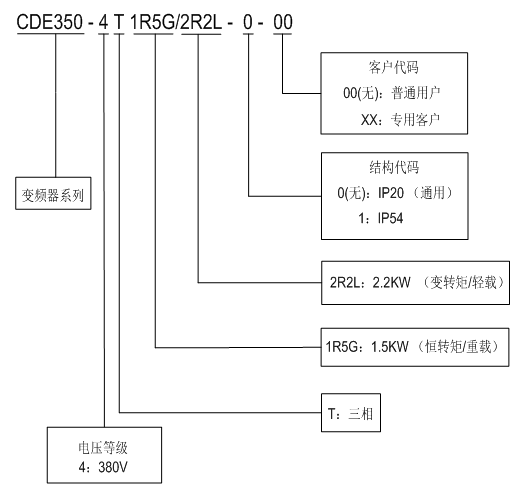

命名规则
技术规范
项 目 |
规 格 |
基本性能 |
额定输入 |
三相380V/440V，50/60Hz |
输入电压范围 |
波动 -15%～10%； 不平衡度<3%； 频率47～63HZ |
控制模式 |
VF控制； 矢量控制 |
频率分辨率 |
数字设定为0.01Hz； 模拟输入为 0.5%×最大频率 |
最高输出 |
V/F控制600Hz； 矢量控制300Hz |
调速范围 |
VF控制60:1； 矢量控制100:1 |
载波频率 |
1.0～12.0kHz，可根据散热片温度自动调整。 |
启动转矩 |
0.5Hz/150% |
过载能力 |
G型机：150%额定电流60s，180%额定电流3s
L 型机：110%额定电流60s |
基本功能 |
运行方式 |
键盘； 端子（二线、三线）； 通讯（RS485）
各种方式间可以通过开关量输入端子随意切换。 |
V/F曲线 |
直线型； 多段型； 多次幂型 |
加减速曲线 |
直线或S曲线； 四套加减速时间（范围0.1～6000.0s） |
转矩提升 |
自动转矩提升。 |
转速追踪 |
全功率段均具有转速追踪功能。 |
电机制动 |
直流制动； 能耗制动； 磁通制动 |
直流制动 |
制动频率：0.00Hz～最大频率； 制动时间：0.0～100.0s
制动电流：0.0～100.0%*电机额定 |
磁通制动 |
在要求快速停止及有能量回馈场合，防止频繁出现过压保护。 |
逐波限流 |
最大限度减少过流故障，保护变频器正常运行。 |
过流过压控制 |
对运行期间电流电压自动限制，防止频繁出现过流过压保护。 |
特殊功能 |
端子延时 |
开关量输入输出端子均可设置响应延时（0.0～3000.0s）。 |
点动控制 |
控制方式：键盘、端子、通讯
频率：0.00Hz～最大频率； 加减速时间：0.1～6000.0s |
多段速、
简易PLC |
通过内置简易PLC或开关量输入端子实现最多16段速度运行。 |
内置两组PID |
用作普通PID时，可方便实现过程控制闭环系统。 |
定长、计数 |
可对脉冲信号（0～100KHz）进行计数，搭配开关量输出端子实现计数到达控制；也可将计数值转化为长度进行显示及定长控制。 |
纺织摆频 |
可以实现任意频率下定摆幅、定突变、定周期输出。 |
定时控制 |
可定时控制（0～65000h）变频器停机。 |
瞬停不停 |
瞬间停电时，通过降频率运行，使得负载回馈能量补偿母线电压降低，从而维持变频器短时间内不停机。 |
外围端子 |
参考电源 |
10V/30mA，一般用于模拟输入信号电源。 |
控制电源 |
24V/200mA，一般用于开关量输入、输出端子信号电源。 |
模拟输入 |
2路模拟输入端子，可选择电压或电流信号输入。
每路均支持三种信号范围：0~10V、0~20mA、-10~10V，均可编程。 |
模拟输出 |
2路模拟输出端子，可选择电压或电流信号输出。
每路均支持两种信号范围：0~10V、0~20mA，均可编程。 |
开关量输入 |
6个多功能开关量输入端子，兼容有源PNP或NPN输入方式。
其中X6端子可作高速脉冲（0～100KHz）输入，且可编程。 |
开关量输出 |
2个开路集电极输出端子；其中Y2端子可用作高速脉冲（0～100KHz）输出，且可编程。
2个继电器输出端子。 |
显示 |
键盘 |
7.5kw及以下机型：标配LED显示键盘。
11kw及以上机型：标配LED+LCD双显键盘，可同时显示两组参数。 |
保护 |
常见类 |
输入输出缺相、欠压、过压、过流、过热、过载、短路、模块故障、外部故障、自定义故障等。 |
使用环境 |
场所 |
室内，不受阳光直晒。
无尘埃、滴水、盐份、油雾、水蒸汽、可燃性气体、腐蚀性气体等。 |
海拔 |
≤ 1000m时，变频器额定条件下可正常使用；
> 1000m时，每升高100m，降额1%使用；
> 3000m时，请向厂家寻求技术咨询。 |
温度 |
－10℃～＋40℃；环境温度在40℃～50℃之间时，请保持良好通风并进行降额使用：每升高1℃，降额3%。 |
湿度 |
< 95%RH，无水珠凝结。 |
振动 |
< 0.6g。 |
储存 |
－25℃～＋65℃下存储。 |
选型建议
变频器型号 |
电源容量 |
输入电流 |
输出电流 |
适配电机 |
CDE350-4T |
kVA |
A |
A |
kW |
1R5G/2R2L |
3.0/4.3 |
5.0/5.8 |
3.8/5.5 |
1.5/2.2 |
2R2G/3R7L |
4.3/5.9 |
5.8/10.5 |
5.5/9 |
2.2/3.7 |
3R7G/5R5L |
5.9/8.9 |
10.5/14.6 |
9/13 |
3.7/5.5 |
5R5G/7R5L |
8.9/11 |
14.6/18 |
13/17 |
5.5/7.5 |
7R5G/011L |
11/17 |
18/26 |
17/25 |
7.5/11 |
011G/015L |
17/21 |
26/31.2 |
25/30 |
11/15 |
015G/018L |
21/24 |
31.2/39.2 |
30/38 |
15/18.5 |
018G/022L |
24/30 |
39.2/46.5 |
38/45 |
18.5/22 |
022G/030L |
30/40 |
46.5/62 |
45/60 |
22/30 |
030G/037L |
40/57 |
62/78 |
60/76 |
30/37 |
037G/045L |
57/69 |
78/93 |
76/91 |
37/45 |
045G/055L |
69/85 |
93/114.5 |
91/112 |
45/55 |
055G/075L |
85/114 |
114.5/153.5 |
112/150 |
55/75 |
075G/090L |
114/134 |
153.5/180 |
150/176 |
75/90 |
090G/110L |
134/160 |
180/214 |
176/210 |
90/110 |
110G/132L |
160/192 |
214/256 |
210/253 |
110/132 |
132G/160L |
192/231 |
256/307 |
253/304 |
132/160 |
160G/185L |
231/240 |
307/360 |
304/350 |
160/185 |
185G/200L |
240/250 |
360/385 |
350/377 |
185/200 |
200G/220L |
250/276 |
385/425 |
377/415 |
200/220 |
220G/250L |
276/335 |
425/479 |
415/465 |
220/250 |
250G/280L |
335/375 |
479/535 |
465/520 |
250/280 |
280G/315L |
375/420 |
535/600 |
520/585 |
280/315 |
315G/355L |
420/475 |
600/674 |
585/650 |
315/355 |
355G/400L |
475/535 |
674/750 |
650/720 |
355/400 |
400G/450L |
535/600 |
785/850 |
720/820 |
400/450 |
450G/500L |
600/670 |
850/930 |
820/890 |
450/500 |
500G/560L |
670/750 |
930/1055 |
890/1000 |
500/560 |
560G/630L |
750/840 |
1055/1155 |
1000/1120 |
560/630 |
注意：
1）.011G/015L及其以上机型有输入缺相保护。
2）.037G/110L~132G/160L的直流电抗器为外置可选。
3）.160G/185L及其以上功率等级是柜机,标配直流电抗器。
4）.7R5G/011L及以下：标配LED显示；011G/015L及以上：标配LED、LCD双显示。
规格尺寸
变频器型号
CDE350-4T |
外型尺寸mm |
安装孔位mm |
安装孔径mm |
H |
H1 |
W |
D |
A |
B |
1R5G/2R2L |
225 |
200 |
110 |
170 |
80 |
213 |
Φ5 |
2R2G/3R7L |
3R7G/5R5L |
265 |
240 |
130 |
180 |
91 |
253 |
Φ5 |
5R5G/7R5L |
7R5G/011L |
312 |
282 |
155 |
201 |
110 |
298 |
Φ6 |
011G/015L |
390 |
360 |
205 |
211 |
150 |
376 |
Φ6 |
015G/018L |
018G/022L |
480 |
450 |
250 |
243 |
180 |
460 |
Φ7 |
022G/030L |
030G/037L |
530 |
500 |
280 |
243 |
210 |
510 |
Φ7 |
037G/045L |
605 |
570 |
310 |
298 |
240 |
585 |
Φ9.5 |
045G/055L |
055G/075L |
660 |
625 |
340 |
323 |
260 |
640 |
Φ9.5 |
075G/090L |
745 |
700 |
380 |
348 |
300 |
715 |
Φ12 |
090G/110L |
110G/132L |
835 |
790 |
480 |
368 |
400 |
805 |
Φ12 |
132G/160L |
变频器型号
CDE350-4T |
外型尺寸mm |
H |
W |
D |
H1 |
160G/185L |
1360 |
600 |
460 |
1300 |
185G/200L |
200G/220L |
220G/250L |
1460 |
680 |
480 |
1400 |
250G/280L |
280G/315L |
315G/355L |
1560 |
780 |
500 |
1500 |
355G/400L |
400G/450L |
1660 |
840 |
520 |
1600 |
450G/500L |
500G/560L |
1760 |
1000 |
560 |
1700 |
560G/630L |
基本配线图
注意事项：
1）端子◎表示主回路端子，○表示控制回路端子。
2）1R5G/2R2L～030G/037L内置制动单元，使用时需另外加制动电阻。
3）037G/045L～132G/160L预留外接可选直流电抗器端子。
4）变频器和电机都应该可靠接地。如果电机和变频器无法接地，请将电机接地端与变频器PE端子连接。
