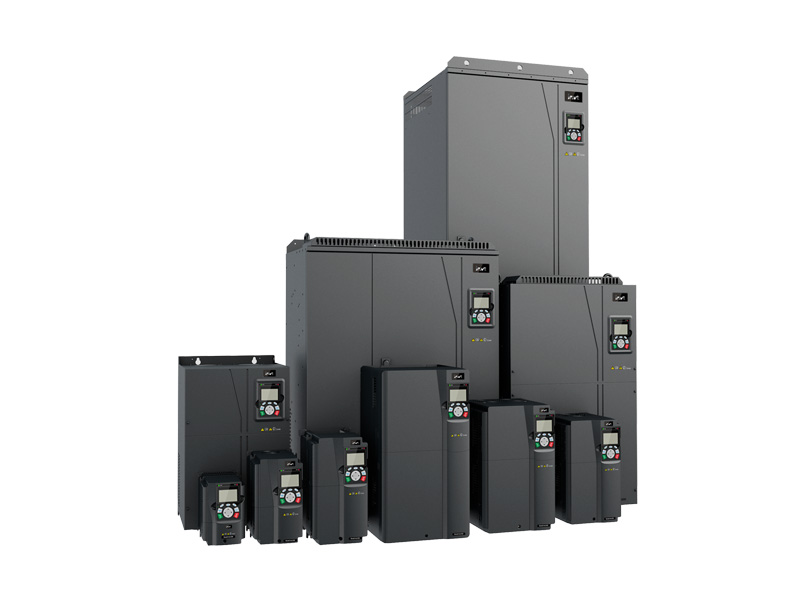

Goodrive350系列高性能多功能英威腾变频器参数
Goodrive350是一款高性能多功能英威腾变频器,
采用了TI最新电机控制专用处理器，标配多功能液晶键盘，集异步电机和永磁同步电机驱动控制于一体，集速度、转矩、位置控制于一体；同时具有强大的扩展能力、灵活快速地满足客户个性化需求。
【优控机电】英威腾变频器产品特点:
1、全驱全能
集位置、速度、转矩控制于一体，支持各种电机驱动
2、新增同步电机V/F控制方式
对电机参数不敏感，控制性能完全不依赖反电势系数，输出电流自动适应负载，振荡抑制算法，能够在任何工况下有效控制电流稳定
3、强化扩展性能，可支持多张扩展卡同时使用，满足复杂应用场合
4、支持二次开发，提升设备工艺，降低成本，增强客户应用灵活性
5、支持多种主流通讯
标配MODBUS通讯，可选CAN、CANOPEN、PROFIBUS-DP、PROFINET、Ethernet等
6、支持多种主流编码器，采用数字滤波技术，抗干扰能力增强1倍，闭环控制更稳定
可选配PG卡，支持增量式、旋变、正余弦等多种编码器
7、支持简易闭环，适用于简单闭环应用场合
支持正交编码器输入，为客户提供高性价比的闭环应用方案
8、支持手机APP操作，方便调试
9、内置直流电抗器，功率因素更高
18kw～110kw标配内置直流电抗器
10、更大功率范围支持内置制动单元
标配内置：1.5kw～37kw
选配内置：45kw-110kw
11、380V电压等级产品标配内置C3滤波器，减少外部安装体积
12、优化电机参数自学习
异步电机-有效去除电机的趋肤效应，提高自学习参数精度
同步电机-反电势自学习，有效避免反电势初始值影响
13、标配多功能液晶键盘，人性化设计，强调用户体验
（1）美观简洁的可视化界面，客户依据自身喜好，可切换不同风格显示界面
（2）强大的实时监控和报警功能，同时可自定义监控与调试参数，实时时钟功能，实时记录故障，历史故障可查询6组，方便维护
（3）支持3套变频器参数上传与下载，操作存储区域可重命名，方便用户备份参数
（4）快速的编辑调试功能，可选择快速设置与分组通道设置参数，分别满足不同客户需求
（5）上电引导—人性化的引导编辑功能，中英语言切换，满足大部分用户群体
英威腾变频器规格参数：
|
功能描述
|
规格指标
|
|
功率输入
|
输入电压（V）
|
AC 3PH 380V（-15%）~440V（+10%）额定电压：380V
|
|
AC 3PH 520V（-15%）~690V（+10%）额定电压：660V
|
|
输入电流（A）
|
请参考“产品额定值”
|
|
输入频率（Hz）
|
50Hz或60Hz，允许范围47~63Hz
|
|
功率输出
|
输出电压（V）
|
0~输入电压
|
|
输出电流（A）
|
请参考“产品额定值”
|
|
输出功率（kW）
|
请参考“产品额定值”
|
|
输出频率（Hz）
|
0~400Hz
|
|
技术控制性能
|
控制方式
|
空间电压矢量控制模式，无PG矢量控制模式，有PG矢量控制模式
|
|
电机类型
|
异步电机、永磁同步电机
|
|
调速比
|
异步机1：200（SVC），同步机1：20（SVC），1:1000（VC）
|
|
速度控制精度
|
±0.2%（无PG矢量控制），±0.02%（有PG矢量控制）
|
|
速度波动
|
± 0.3%（无PG矢量控制）
|
|
转矩响应
|
<20ms（无PG矢量控制），<10ms（有PG矢量控制）
|
|
转矩控制精度
|
10%（无PG矢量控制），5%（有PG矢量控制）
|
|
起动转矩
|
异步机：0.25Hz/150%（无PG矢量控制）
|
|
同步机：2.5 Hz/150%（无PG矢量控制）
|
|
0Hz/200%（有PG矢量控制）
|
|
过载能力
|
150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒
|
|
运行控制性能
|
频率设定方式
|
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定、PROFIBUS通讯设定等
|
|
实现设定的组合和设定通道的切换
|
|
自动电压调整功能
|
当电网电压变化时，能自动保持输出电压恒定
|
|
故障保护功能
|
提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能
|
|
转速追踪再起动功能
|
实现对旋转中的电机的无冲击平滑起动
|
|
注意：4kW（含）以上具有该功能
|
|
外围接口
|
端子模拟量输入分辩率
|
不大于20mV
|
|
端子开关量输入分辩率
|
不大于2ms
|
|
模拟输入
|
2路，AI1：0~10V/0~20mA，AI2：-10~10V
|
|
模拟输出
|
1路，AO1：0~10V /0~20mA
|
|
数字输入
|
4路普通输入，最大频率1kHz，内部阻抗：3.3kΩ
|
|
2路高速输入，最大频率50kHz，支持正交编码器输入，具有测速功能
|
|
数字输出
|
1路高速脉冲输出，最大频率50kHz
|
|
1路Y端子开路集电极输出
|
|
继电器输出
|
两路可编程继电器输出
|
|
RO1A常开，RO1B常闭，RO1C公共端
|
|
RO2A常开，RO2B常闭，RO2C公共端
|
|
触点容量：3A/AC250V，1A/DC30V
|
|
扩展接口
|
三个扩展接口：SLOT1、SLOT2、SLOT3
|
|
可扩展PG卡，可编程扩展卡，通讯卡，I/O卡等
|
|
其它
|
安装方式
|
支持壁挂式、落地式、法兰式安装三种方式
|
|
运行环境温度
|
-10~50℃，40℃以上降额使用
|
|
防护等级
|
IP20
|
|
污染等级
|
2级
|
|
冷却方式
|
强制风冷
|
|
制动单元
|
380V 37kW（含）以下内置，380V 45kW～110kW（含）为选配内置
|
|
660V选配外置
|
|
EMC滤波器
|
380V全系列产品可满足IEC61800-3 C3等级要求
|
|
可选配外置滤波器：满足IEC61800-3 C2等级要求
|
