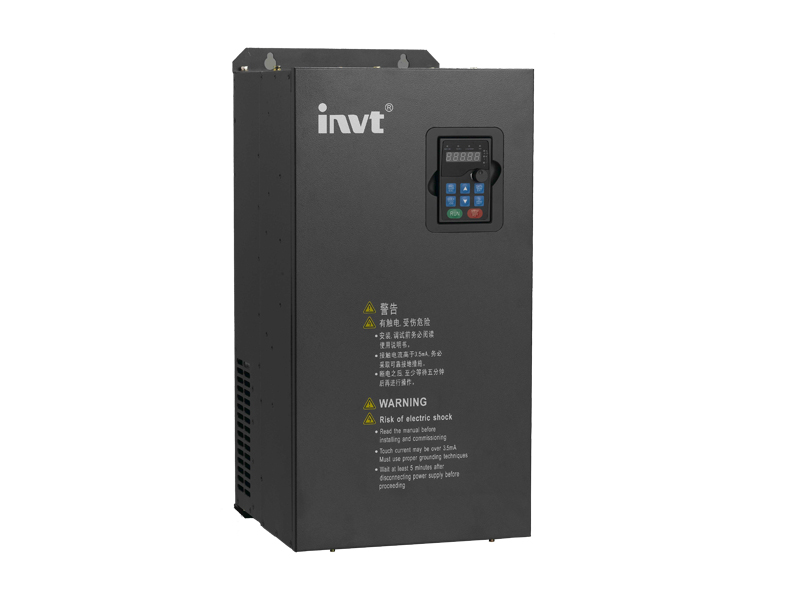

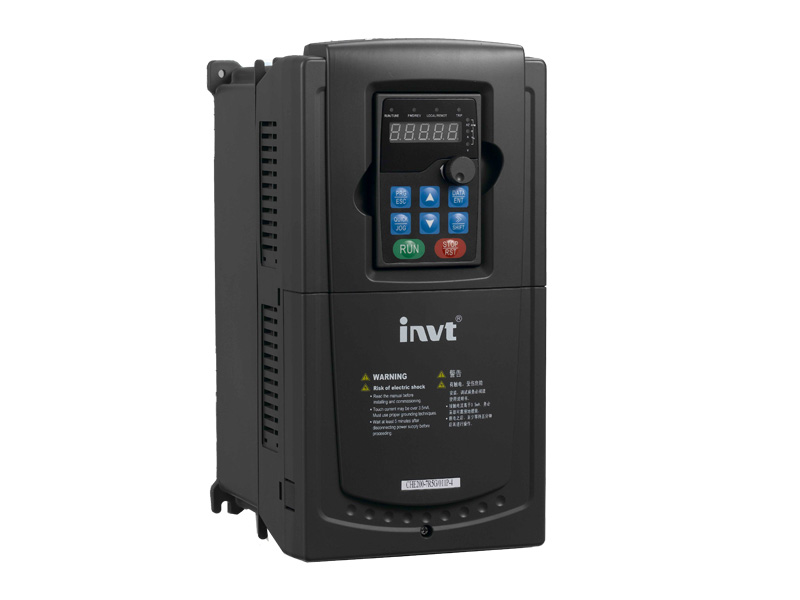

Goodrive35系列高性能闭环矢量英威腾变频器参数
Goodrive35变频器源自新一代GD300英威腾变频器，具有高控制精度、高启动转矩、高调速比及快速响应的闭环控制性能，还具有具有主轴定位、简易伺服功能，控制精度达到1个脉冲，在部分场合可替代伺服驱动器，为客户实现成本最优化。
英威腾变频器适用于机床、纺织机械、包装机械、造纸、张力控制等行业，以及需要高性能闭环矢量控制的其他工业应用场合。
英威腾变频器产品特点：
● 全驱全能
可驱动各类电机：高速电机和电主轴、变频电机、交流伺服电机、各种同步电机、普通异步电机；
完善的电机参数自学习功能，可进行旋转和静止的全面电机参数自学习，并有自学习保护功能：
旋转自学习：须脱开负载学习，适用控制精度要求较高的场合；
静止自学习：适用于电机无法脱开负载的场合，避免设备安装后无法旋转自学习的尴尬；
● 闭环矢量控制
更精准、更强大的电机转矩、速度、位置控制能力：
|
特性指标
|
Goodrive35
|
|
位置控制精度
|
±1脉冲
|
|
更高调速范围
|
闭环矢量1:1000
|
|
更高稳速精度
|
闭环矢量：±0.02%
|
|
更短控制转矩响应时间
|
闭环矢量：<10ms
|
|
更高转矩控制精度
|
闭环矢量：转矩控制精度5%
|
|
更低启动频率/更高起动转矩
|
闭环矢量：0Hz/200%
|
|
优良的弱磁控制能力
|
快速加减速
|
● 简易伺服控制能力
脉冲给定：任意位置定位控制、速度方向控制；
具有伺服驱动的部分特性；
● TϋV SϋD可靠质保
获得TϋV SϋD认证，拥有国内同行业更强的产品质量保证能力；
● 机床专用功能
给定方式：模拟量0~10V/0~20mA、-10V~+10V、差分脉冲方向、多段速；
主轴准停：内置7个分度和4个零位；
回零检测：第一种：外接零位检测开关；第二种：编码器Z相输入；
参考点检测：可选端子功能用于检测1个位置参考点；
伺服控制：脉冲给定任意位置定位控制、速度方向控制；
速度/位置模式切换：采用专用端子控制；
编码器：支持5V及12V增量式ABZ编码器及伺服专用省线式ABZ UVW编码器；最大频率<300KHz；
定位性能： 支持Z脉冲及光电开关定位，定位准确无超调；
传动比设置：可设置主轴传动比；
● 友好的用户界面
高性能键盘；
上位机监控软件。
英威腾变频器规格参数：
|
功能描述
|
规格指标
|
|
输入
|
输入电压（V）
|
AC 3PH 380V(-15%)~440V(+10%)额定电压：380V
AC 3PH 520V(-15%)~690V(+10%)额定电压：660V
|
|
输入频率（Hz）
|
50Hz/60Hz，允许范围47～63Hz
|
|
输出
|
输出电压（V）
|
0～输入电压
|
|
输出频率（Hz）
|
0～400Hz
|
|
技术控制性能
|
控制方式
|
空间电压矢量控制模式，无PG 矢量控制模式，有PG 矢量控
制模式
|
|
电机类型
|
异步电机、永磁同步电机
|
|
调速比
|
异步机1：200（SVC），同步机1：20（SVC），1:1000（VC）
|
|
速度控制精度
|
±0.2%（无PG矢量控制），±0.02%（有PG矢量控制）
|
|
速度波动
|
±0.3%（无PG矢量控制）
|
|
转矩响应
|
<20ms（无PG矢量控制），<10ms（有PG矢量控制）
|
|
转矩控制精度
|
10%（无PG矢量控制），5%（有PG矢量控制）
|
|
启动转矩
|
异步电机：0.25Hz/150%（无PG矢量控制）
|
|
永磁同步电机：2.5Hz/150%（无PG矢量控制）
|
|
0Hz/200%（有PG矢量控制）
|
|
过载能力
|
150%额定电流60s；
|
|
180%额定电流10s；
|
|
200%额定电流1s。
|
|
运行控制性能
|
频率设定方式
|
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简
易PLC设定、PID设定、MODBUS通讯设定、PROFIBUS通
讯设定等。
|
|
自动电压调整功能
|
当电网电压变化时，能自动保持输出电压恒定
|
|
故障保护功能
|
提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、
过载等保护功能
|
|
转速追踪再启动功能
|
实现对旋转中的电机的无冲击平滑起动
|
|
注意：4kW（含）以上具有该功能。
|
|
外围接口
|
端子模拟量输入分辩率
|
不大于20mV
|
|
端子开关量输入分辩率
|
不大于2ms
|
|
模拟输入
|
2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V
|
|
模拟输出
|
2路（AO1、AO2）0~10V /0~20mA
|
|
数字输入
|
8路普通输入，最大频率1kHz，内部阻抗：3.3kΩ；
|
|
1路高速输入，最大频率50kHz
|
|
数字输出
|
1路高速脉冲输出，最大频率50kHz；
|
|
1路Y端子开路集电极输出
|
|
继电器输出
|
两路可编程继电器输出
|
|
RO1A常开，RO1B常闭，RO1C公共端
|
|
RO2A常开，RO2B常闭，RO2C公共端
|
|
触点容量：3A/AC250V，1A/DC30V
|
|
机床专用功能
|
主轴准停
|
适用于主轴定位操作和控制时序
|
|
内置7 个分度及4 个零位
|
|
位置参考点
|
支持外接零位检测开关定位
|
|
|
支持编码器Z 相定位
|
|
伺服控制
|
脉冲串给定：任意位置定位控制
|
|
分频输出
|
编码器脉冲分频输出（H1、H2 型变频器）
|
|
速度/位置模式
|
支持端子切换
|
|
编码器
|
C1 型变频器支持100kHz，D1 型变频器支持500kHz，H1 型
|
|
变频器支持300kHz，H2 型变频器支持400kHz，
|
|
定位性能
|
支持Z 脉冲及光电开关定位，定位准确无超调
|
|
其它
|
安装方式
|
支持壁挂式、落地式、法兰式安装三种方式
|
|
运行环境温度
|
-10~50℃，40℃以上降额使用
|
|
平均无故障时间
|
2年（25度环境温度）
|
|
防护等级
|
IP20
|
|
冷却方式
|
强制风冷
|
|
制动单元
|
380V 30kW（含）以下内置，380V 37kW（含）以上选配外置
|
|
660V选配外置
|
|
EMC滤波器
|
380V内置C3滤波器：满足IEC61800-3 C3等级要求
|
|
660V无内置C3滤波器
|
|
可选配外置滤波器：满足IEC61800-3 C2等级要求
|
