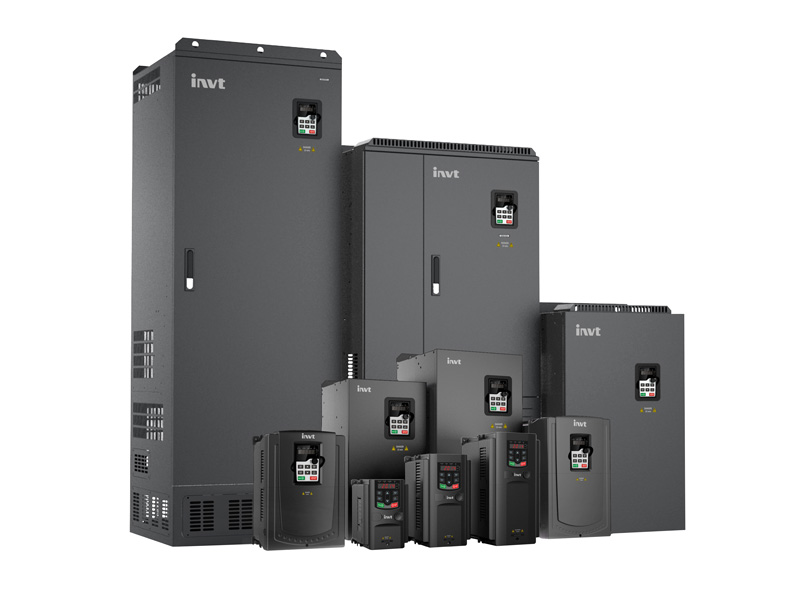

Goodrive200A系列通用型开环矢量英威腾变频器参数
Goodrive200A系列英威腾变频器具有优异的矢量控制性能，实现转矩控制、速度控制的一体化，能满足不同客户多种应用需求。此外，Goodrive200A变频器具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，具有简易供水、瞬时掉电不停机等多种功能，全系列支持共直流母线，极大提高产品可靠性，可较好地满足客户各种使用需求。
【优控机电】英威腾变频器产品特点：
● 具有先进的开环矢量控制性能，良好的电压、电流控制技术
启动转矩0.5Hz/150%转矩，调速比1:100，动态响应<20ms，稳速精度±0.2%；
● 宽电压范围设计，满足苛刻的用户电网环境
宽电压范围达到AC 3PH:380V(-15%)~440V(+10%)；
● 内置选配C3滤波器，可外置选配C2滤波器，EMC性能更优秀，使产品在电磁干扰场合更适用；
● 30KW（含）以下变频器内置制动单元；
● 全系列标配可进行参数拷贝的高性能键盘，极大方便客户使用和操作；
● 产品支持共直流母线方案，支持直流供电模式；
● 提供多种制动方式，可快速停车
包括能耗制动、磁通制动、直流制动、短路制动等；
● 具有简易供水、瞬时掉电不停机等多种功能，可较好地满足客户各种使用需求；
● 产品为半书本型结构、独立风道设计，支持壁挂、法兰、落地安装方式，为客户提供更可靠、更经济的安装使用方式。
英威腾变频器规格参数：
|
功能描述
|
规格指标
|
|
功率输入
|
输入电压（V）
|
AC 3PH 380V(-15%)～440V(+10%) 默认380V
|
|
输入频率（Hz）
|
50Hz或60Hz，允许范围47~63Hz
|
|
功率输出
|
输出电压（V）
|
0~输入电压
|
|
输出频率（Hz）
|
0~400Hz
|
|
技术控制性能
|
控制方式
|
无PG矢量控制模式，空间电压矢量控制模式
|
|
电机类型
|
异步电机
|
|
调速比
|
异步机1：100（SVC）
|
|
速度控制精度
|
±0.2%（无PG矢量控制）
|
|
速度波动
|
± 0.3%（无PG矢量控制）
|
|
转矩响应
|
<20ms（无PG矢量控制）
|
|
转矩控制精度
|
10%（无PG矢量控制）
|
|
起动转矩
|
异步机：0.5Hz/150%（无PG矢量控制）
|
|
过载能力
|
150%额定电流1分钟，180%额定电流10秒，200%额定电流1秒（G型机）
|
|
运行控制性能
|
频率设定方式
|
数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、MODBUS通讯设定。
|
|
实现设定的组合和设定通道的切换。
|
|
自动电压调整功能
|
当电网电压变化时，能自动保持输出电压恒定
|
|
故障保护功能
|
提供三十多种故障保护功能：过流、过压、欠压、过温、缺相、过载等保护功能
|
|
转速追踪再起动功能
|
实现对旋转中的电机的无冲击平滑起动
|
|
注意：4kW（含）以上具有该功能。
|
|
外围接口
|
端子模拟量输入分辩率
|
不大于20mV
|
|
端子开关量输入分辩率
|
不大于2ms
|
|
模拟输入
|
1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V
|
|
模拟输出
|
2路（AO1、AO2）0~10V /0~20mA
|
|
数字输入
|
8路普通输入，最大频率1kHz
|
|
1路高速输入，最大频率50kHz
|
|
数字输出
|
1路高速脉冲输出，最大频率50kHz
|
|
1路Y端子开路集电极输出
|
|
继电器输出
|
两路可编程继电器输出
|
|
RO1A常开，RO1B常闭，RO1C公共端
|
|
RO2A常开，RO2B常闭，RO2C公共端
|
|
触点容量：3A/AC250V，1A/DC30V
|
|
其它
|
安装方式
|
支持壁挂式、落地式、法兰式安装三种方式
|
|
运行环境温度
|
-10~50℃，40℃以上降额使用
|
|
防护等级
|
IP20
|
|
冷却方式
|
强制风冷
|
|
制动单元
|
30kW（含）以下内置，其他选配外置
|
|
EMC滤波器
|
选配内置C3滤波器：满足IEC61800-3 C3等级要求
|
|
选配外置滤波器：满足IEC61800-3 C2等级要求
|
