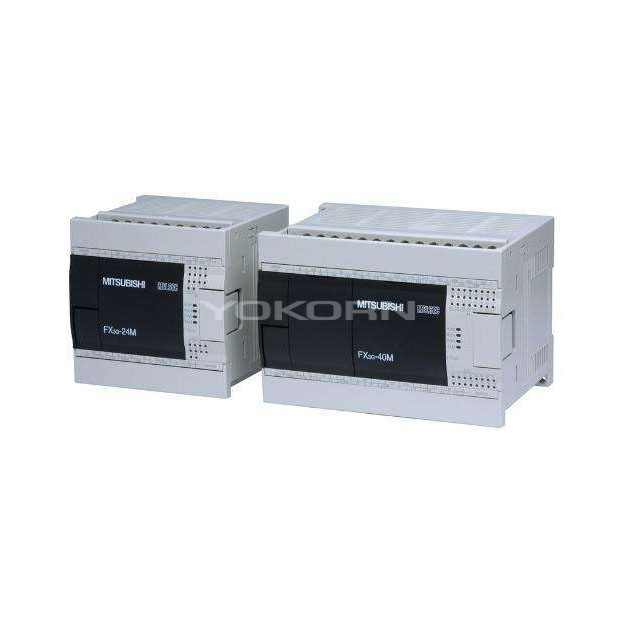

【优控机电】三菱PLC-FX2N系列产品概述：
FX2n系列是FX系列PLC家族中最先进的系列。由于FX2n系列具备如下特点:最大范围的包容了标准特点、程式执行更快、全面补充了通信功能、适合世界各国不同的电源以及满足单个需要的大量特殊功能模块，它可以为你的工厂自动化应用提供最大的灵活性和控制能力。
为大量实际应用而开发的特殊功能
开发了各个范围的特殊功能模块以满足不同的需要----模拟I/O，高速计数器。
定位控制达到16轴，脉冲串输出或为J和K型热电偶或Pt传感器开发了温度模块。
对每一个FX2n主单元可配置总计达8个特殊功能模块。
网络和数据通信
连接到世界上最流行的开放式网络 CC-Link，Profibus Dp和DeviceNet或者采用传感器层次的网络解决您的通信需要。
其它功能
内置式直流电源24V、400mA直流电源可用于外围设备，如传感器或其它元件。
快速断开端子块 因为采用了优良的可维护性快速断开端子块，即使接着电缆也可以更换单元。
时钟功能和小时表功能 在所有的FX2NPLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。
持续扫描功能
为应用所需求的持续扫描时间定义操作周期。
输入滤波器调节功能 可以用输入滤波器平整输入信号(在基本单元中x000到x017)。
注解记录功能 元件注解可以记录在程序寄存器中。
在线程序编辑 在线改变程序不会损失工作时间或停止生产运转。
RUN/STOP 开关 面板上运行/停止开关易于操作。
远程维护
远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据
密码保护
使用一个八位数字密码保护您的程序。
优控机电三菱PLC产品简介
● 内置8K容量的RAM存储器，最大可以扩展到16K
● CPU运算处理速度0.08μS/基本指令
● 在FX2N系列右侧可连接输入输出扩展模块和特殊功能模块
● 基本单元内置2轴独立最高20kHz定位功能(晶体管输出型)
三菱PLC性能规格
|
项目
|
规格
|
备注
|
|
运转控制方式
|
通过储存的程序周期运转
|
|
I/O控制方法
|
批次处理方法(当执行END指令时)
|
I/O指令可以刷新
|
|
运转处理时间
|
基本指令:0.8µs/指令
应用指令:1.52至几百µs/指令
|
|
编程语言
|
逻辑梯形图和指令清单
|
使用步进梯形图能生成SFC类型程序
|
|
程式容量
|
8000步内置
|
使用附加寄存盒可扩展到16000步
|
|
指令数目
|
基本顺序指令:27
步进梯形指令:2
应用指令:128
|
最大可用298条应用指令
|
|
I/O配置
|
最大硬体I/O配置点256，依赖于用户的选择(最大软件可设定地址输入256、输出256
|
|
辅助继电器
(M线圈)
|
一般
|
500点
|
M0至M499
|
|
锁定
|
2572点
|
M500至M3071
|
|
特殊
|
256点
|
M8000至M8255
|
|
状态继电器
(S线圈)
|
一般
|
490点
|
S0至S499
|
|
锁定
|
400点
|
S500至S899
|
|
初始
|
10点
|
S0至S9
|
|
信号报警器
|
100点
|
S900至S999
|
|
定时器(T)
|
100毫秒
|
范围:0至3276.7秒200点
|
T0至T199
|
|
10毫秒
|
范围:0至327.67秒46点
|
T200至T245
|
|
1毫秒保持型
|
范围:0至32.767秒4点
|
T246至T249
|
|
100毫秒
|
范围:0至3276.7秒6点
|
T250至T255
|
|
计数器(C)
|
一般16位
|
范围:0至32767数200点
|
C0至C199
类型:16位上计数器
|
|
锁定16位
|
100点(子系统)
|
C100至C199
类型:16位上计数器
|
|
一般32位
|
15点
|
C200至C219
类型:16位上/下计数器
|
|
锁定32位
|
15点
|
C220至C234
类型:16位上/下计数器
|
|
高速计数器
(C)
|
单相
|
范围:-2147483648至+2147483647数
一般规则:选择组合计数频率不大于20KHz的计数器组合
注意所有的计数器锁定
|
C235至C240 6点
|
|
单相c/w起始
停止输入
|
C241至C245 5点
|
|
双相
|
C246至C250 5点
|
|
A/B相
|
C251至C255 5点
|
|
数据寄存器
(D)
|
一般
|
200点
|
D0至D199
类型:32位元件的16位数据存储寄存器对
|
|
锁定
|
7800点
|
D200至D7999
类型:32位元件的16位数据存储寄存器对
|
|
文件寄存器
|
7000点
|
D1000至D7999通过14块500程式步的参数设置
类型:16位数据存储寄存器
|
|
特殊
|
256点
|
从D8000至D8255
类型:16位数据存储寄存器
|
|
变址
|
16点
|
V0至V7以及Z0至Z7
类型:16位数据存储寄存器
|
|
指标
(P)
|
用于CALL
|
128点
|
P0至P127
|
|
用于中断
|
6输入点、3定时器、6计数器
|
100*至150*和16*至18*
(上升触发*=1，下降触发*=0，**=时间(单位:毫秒))
|
|
嵌套层次
|
用于MC和MRC时8点
|
N0至N7
|
|
常数
|
十进位K
|
16位:-32768至+32768
32位:-2147483648至+2147483647
|
|
十六进位H
|
16位:0000至FFFF
32位:00000000至FFFFFFFF
|
|
浮点
|
32位:±1.175*10，±3.403*10(不能直接输入)
|
