西门子PLC维修常见故障：

CPU板为PLC中的核心部件，也是维修当中最棘手的地方，CPU板出问题会导致PLC故障灯常亮，PLC不运行，现就CPU板各元件说明如下：

1：CPU元件：即中央处理器，和通用计算机一样，主要有运算器，控制器，寄存器以及实现它们之间联系的数据，控制及状态总线构成。西门子PLC CPU芯片针脚多（200pin），主要有地址总线，数据总线，I/O引脚，及附属检测针脚与对应的芯片进行联系，CPU坏，可导致PLC报警（SF灯亮），也会导致PLC某些输入输出点不正常，通讯不上等故障现象。损坏原因主要有CPU供电电压高（导致内部短，某些针脚对地短路）CPU老化等，损坏后用手摸，有发烫的感觉。此种CPU针脚多，更换麻烦，并且市场不容易买到配件，可以用拆机件替换。

2：ROM 即只读存储器，用于PLC厂商固化系统程序，实现指令解释，报警处理等，和PC机的BIOS差不多，如果里面的数据丢失，或芯片损坏会引起不开机，报警现象。在平时的维修当中，ROM故障所占的比例也是很大的。可以用编程器重刷固件程序（事先有备份），来解决此类问题。

3、RAM即随机存储器，主要存储工作数据，掉电数据丢失，供电断经常和备用电池和超级电容连接，以实现掉电数据保持。

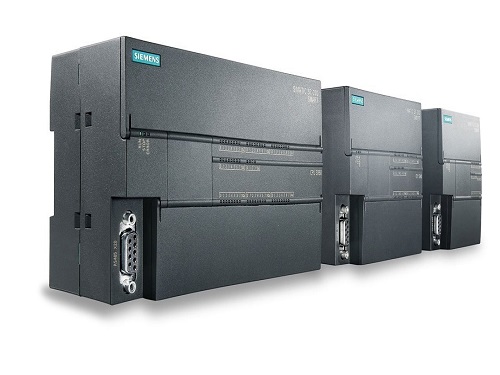

4、运行指示灯，是判断PLC运行正常与否的主要依据。西门子S7-200在正常运行当中只有RUN灯（绿灯）亮，停止状态只有STOP灯（黄灯）亮，如果有故障灯（红灯）亮起，说明此时PLC已经出现硬件故障或软件故障。

PU板的背面部分主要提供了电源的转换，以提供芯片供电所需的合适的电压。此外还包含了用户程序存储器。在维修CPU板的时候，最好先用编程器备份里面的数据，以免程序丢失，带来更大麻烦。

此板主要提供了输入端隔离，继电器驱动及输出电路，还有通信接口电路。维修相对简单。
