广东某水厂承担区域供水及相关水处理任务，厂区内涉及取水闸门、水处理工艺设备、泵组、阀门以及中央空调等多类机电设备。
随着水厂运行规模扩大，原有部分设备采用相对独立的控制方式，不同系统之间的数据和运行状态缺少统一管理。水厂运行人员需要分别关注闸门、生产工艺设备及厂区空调系统，现场设备管理较为分散。
为提高水厂自动化运行水平，本项目对厂区相关机电设备进行自动化控制系统建设，将闸门控制系统、水厂流程自动化控制系统及中央空调控制系统进行统一规划，实现生产设备和辅助设备的集中监控与自动化管理。
本项目由广东优控智慧工程技术有限公司提供自动化控制系统设计、PLC控制、控制柜制造、监控系统及现场调试等技术服务。
本项目围绕水厂生产运行和设备管理需求，主要实现：
通过系统建设，形成：
现场设备 → PLC控制 → 工业通信 → SCADA监控 → 集中管理
的水厂自动化控制体系。
本项目根据水厂不同设备和工艺特点，将自动化系统划分为三个主要控制子系统：
负责水厂取水闸门及相关启闭设备的自动控制、状态监测和远程操作。
负责水处理生产流程中的水泵、阀门、液位及相关工艺设备的自动控制和运行监测。
负责水厂办公区域、中控室及相关建筑区域的空调设备运行控制，实现温度监测、设备启停及运行状态管理。
三个子系统分别完成现场控制，同时通过工业通信网络与上位监控系统连接，实现水厂设备的集中监控。
以PLC作为闸门控制核心，对闸门启闭机及相关电气设备进行集中控制。
根据现场控制要求，实现闸门：
等基本控制功能。
通过闸位检测装置实时采集闸门实际开度。
监控平台能够显示闸门当前开度、运行状态及相关设备状态，方便运行人员掌握现场情况。
系统采集闸门上下限位、启闭机运行状态等信号，并根据控制逻辑设置相应联锁。
当出现限位、设备故障等异常状态时，系统进行报警并按照预设逻辑执行相应保护控制。
在满足现场控制条件及操作权限要求的情况下，管理人员可以通过监控平台对闸门进行远程操作。
实现从现场操作向远程集中监控的升级。

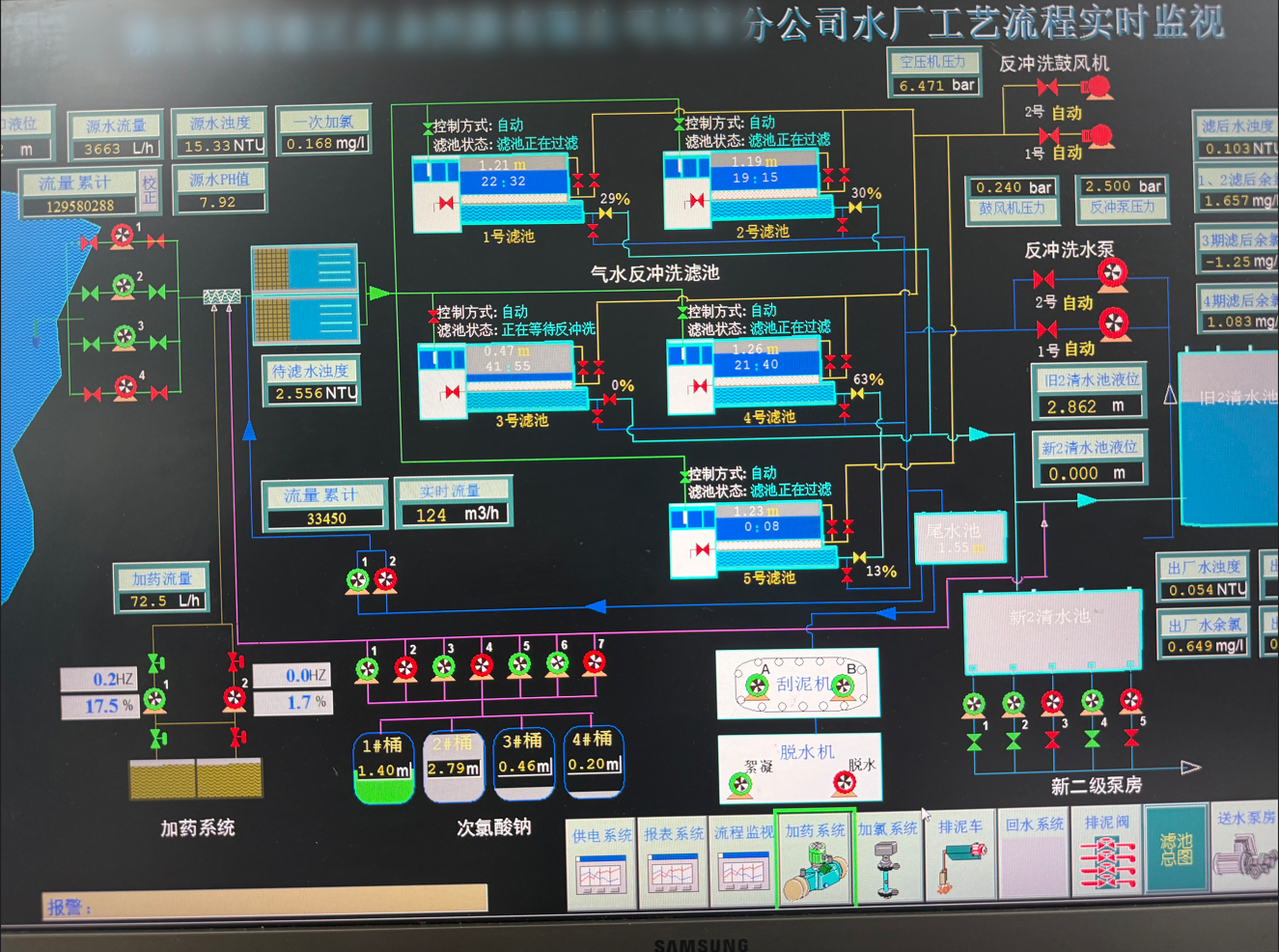

水厂流程自动化系统是本项目的核心生产控制部分。
根据水厂实际工艺流程，对生产过程中的水泵、阀门及相关处理设备进行自动控制。
PLC按照预设工艺逻辑执行设备启停、顺序控制和联锁控制。
根据水厂运行需求，对取水泵、输水泵及相关泵组进行自动控制。
系统实时监测设备运行状态，并根据液位、压力及工艺条件执行相应的设备启停控制。
将现场电动阀、气动阀等执行机构接入PLC控制系统。
根据工艺流程自动执行阀门开启、关闭及流程切换操作，实现不同处理环节之间的自动联动。
根据现场仪表配置，对水厂运行过程中的相关参数进行实时采集。
包括：
相关数据上传至监控平台，为水厂运行管理提供实时数据支持。
根据水厂工艺要求设置设备之间的联锁逻辑。
当设备故障、液位异常、压力异常或其他预设报警条件出现时，系统及时产生报警，并按照控制逻辑执行相应动作。
除了生产工艺设备，本项目还对水厂中央空调系统进行了自动化控制。
中央空调控制系统主要服务于水厂中控室、办公区域及相关建筑空间，为设备运行环境和人员工作环境提供自动化管理。
将冷水机组、冷冻泵、冷却泵、风机及相关空调设备接入自动控制系统。
通过PLC或专用控制器实现设备启停及运行状态监测。
通过温度传感器实时采集室内环境温度。
根据设定温度与实际温度之间的变化，对空调设备运行状态进行自动调节。
根据中央空调运行逻辑，实现：
冷水机组 → 冷冻泵 → 冷却泵 → 相关末端设备
之间的联动控制。
当设备运行条件不满足时，系统根据预设逻辑限制相关设备启动，并产生报警。

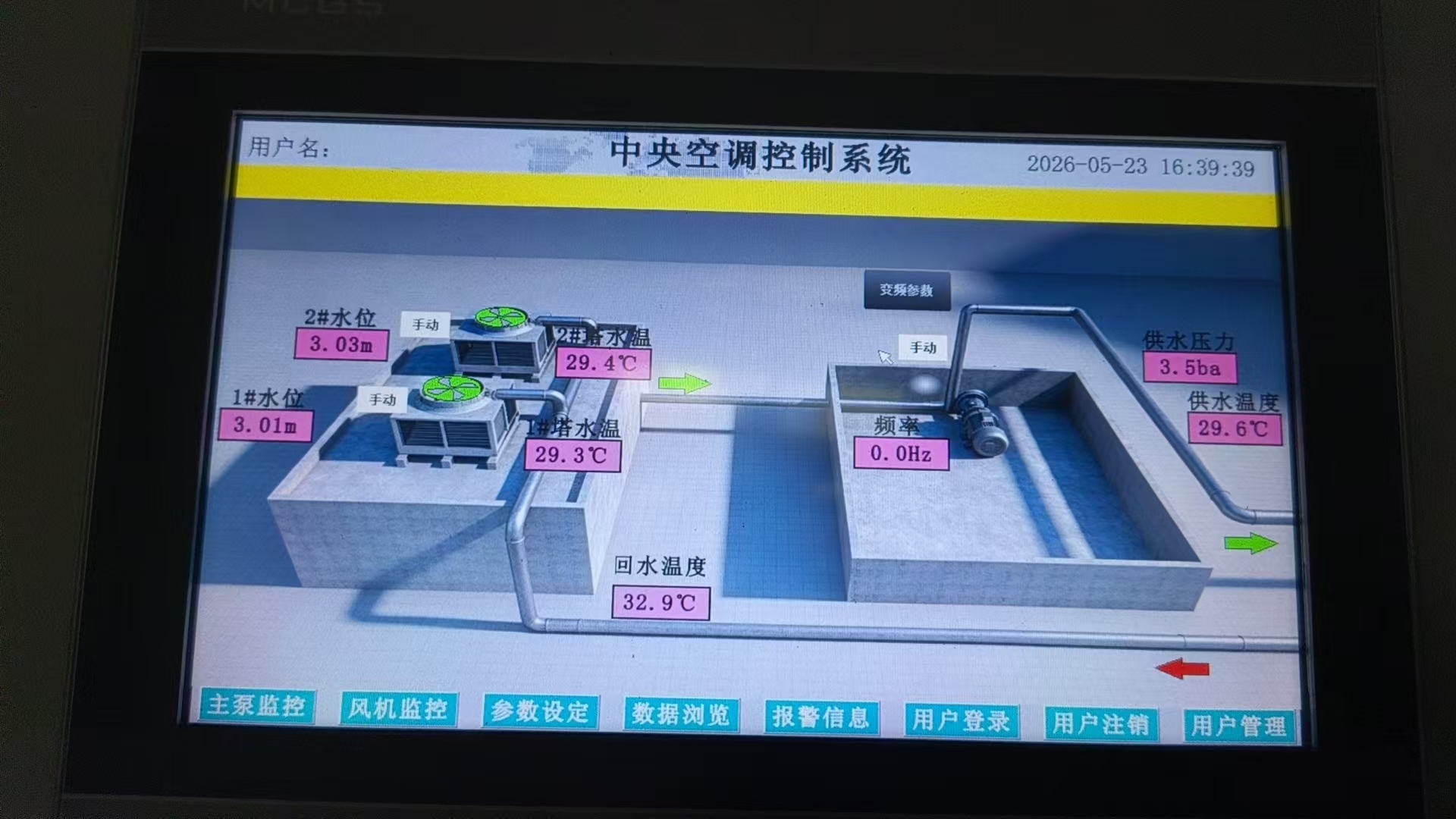

监控平台可以查看中央空调系统运行状态，包括设备启停、运行状态、温度及故障报警等信息。
实现中央空调从单独运行向集中监控管理转变。

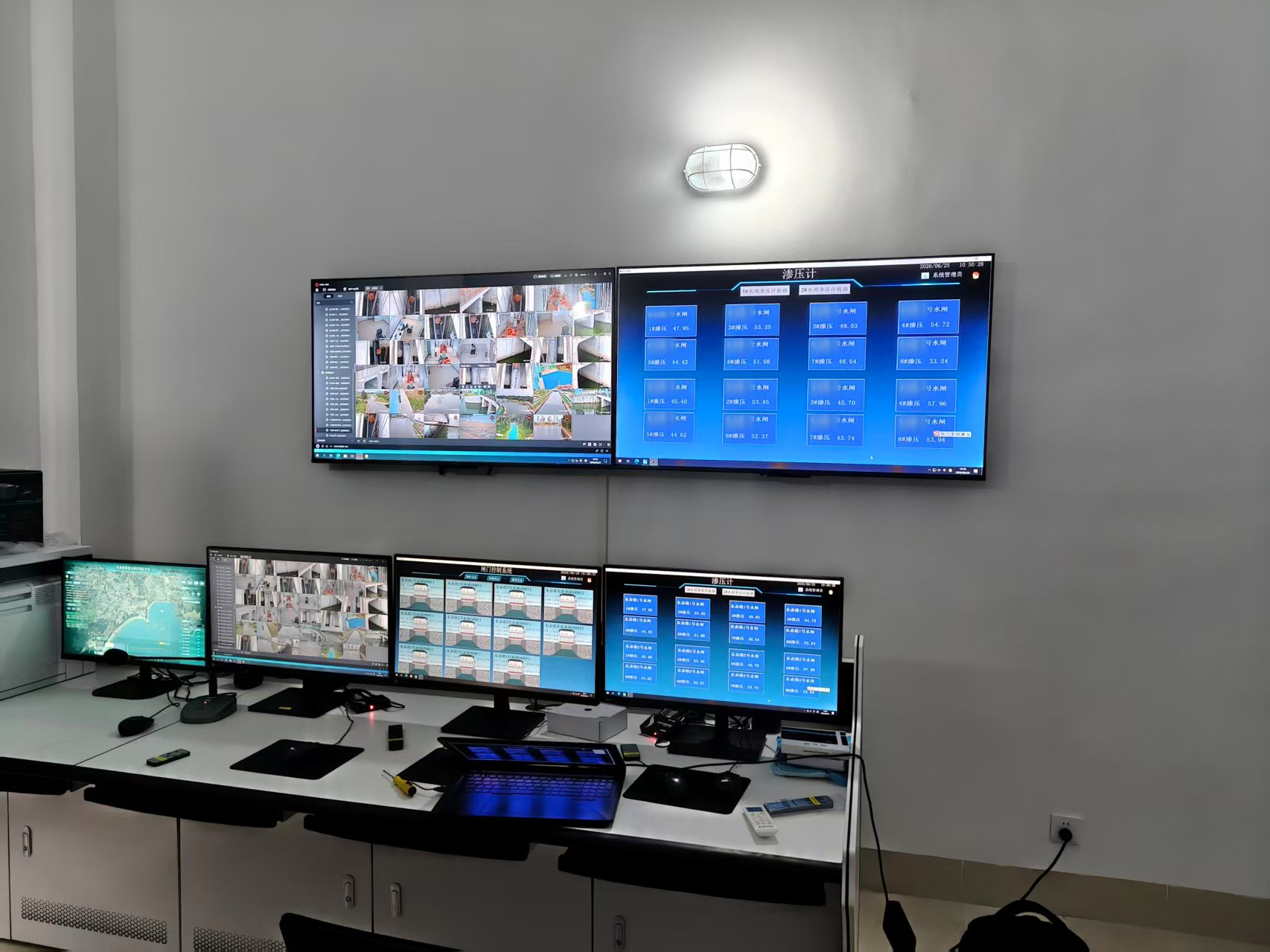

本项目通过SCADA监控平台，对水厂三个自动化子系统进行统一监控。

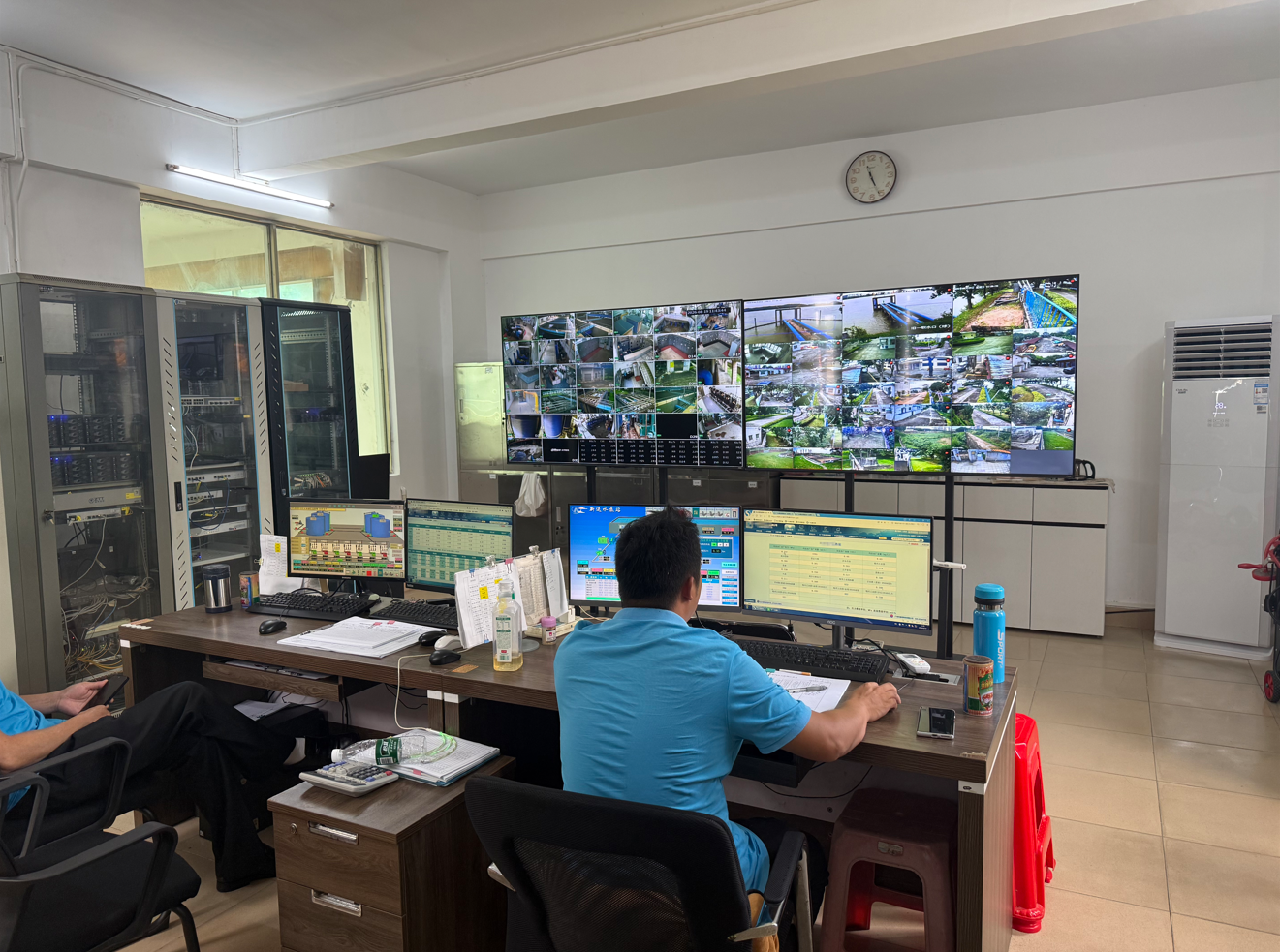

管理人员可以在中控室查看：
实现水厂主要机电设备的统一监控、统一报警和统一数据管理。
整个项目采用分层自动化控制架构：
现场设备层
闸门、启闭机、水泵、阀门、风机、冷水机组及各种现场仪表。
↓
PLC控制层
分别完成闸门、水处理工艺和中央空调系统的逻辑控制。
↓
工业通信层
通过工业以太网、光纤及相关通信方式实现现场设备与监控系统之间的数据交换。
↓
SCADA监控层
集中显示三个子系统的运行状态、工艺参数、报警信息和历史数据。
最终形成：
闸门控制 + 水处理流程控制 + 中央空调控制 + SCADA集中监控
的水厂综合自动化控制体系。
项目完成后，水厂原本相对独立的闸门、生产工艺设备及中央空调系统实现了自动化控制和集中监控。
闸门能够进行远程操作和运行状态监测；水处理设备按照预设工艺逻辑自动运行；中央空调系统能够根据环境及运行条件进行自动控制。
同时，各系统运行数据和报警信息集中显示在监控平台，运行人员可以在中控室统一掌握水厂主要设备运行情况。
通过本次自动化建设，水厂进一步实现了：
提升了水厂整体自动化和数字化管理水平。
将闸门控制、水厂流程控制和中央空调控制纳入统一自动化建设体系。
不仅对水厂生产工艺设备进行自动化控制，同时对中央空调等辅助机电系统进行统一监控。
现场PLC负责设备自动控制，上位SCADA负责数据集中显示、报警管理和历史数据查询。
运行人员无需分别查看多个独立系统，可以在中控室集中掌握水厂主要设备运行状态。
该类水厂综合自动化控制系统可根据项目规模和工艺需求进行定制，适用于：
广东优控智慧工程技术有限公司成立于2012年，专注于水利水务自动化、污水处理自动化、工业自动化控制及数字化建设。
在水厂自动化领域，广东优控可提供水厂PLC控制系统、闸门自动化控制系统、水处理流程自动化控制系统、泵站控制系统、中央空调控制系统、SCADA监控系统及远程监控系统等技术服务。
公司具备从项目现场勘察、自动化方案设计、电气控制系统设计、PLC程序开发、自动化控制柜制造、SCADA监控平台开发，到现场安装调试及售后服务的一体化项目实施能力。
针对自来水厂、净水厂、原水厂及供水工程，广东优控可根据现场工艺和设备配置，将闸门、泵组、阀门、水处理工艺设备及中央空调等机电系统纳入统一自动化控制体系，帮助水厂实现设备自动控制、集中监控和数字化运行管理。
