智慧灌区控制系统方案

智慧灌区控制系统以"感知、传输、控制、调度、分析"为核心，实现灌区从取水、输水、配水到用水全过程自动化管理，提高灌溉效率、节约水资源、降低运维成本。典型系统由感知层、通信层、控制层、平台层和应用层组成。

一、建设目标

• 实现渠道、泵站、闸门远程集中监控
• 实现精准配水、按需供水
• 实现灌区用水全过程计量
• 提高灌区运行管理效率
• 降低人工巡检成本
• 建立数字化、智能化灌区管理平台

二、系统总体架构

感知设备层
│
├── 水位监测
├── 流量监测
├── 雨量监测
├── 土壤墒情
├── 气象站
├── 视频监控
├── 水质监测
└── 闸门开度

        ↓

通信网络层
│
├── 光纤
├── 4G/5G
├── 北斗
├── LoRa
├── NB-IoT
└── 工业以太网

        ↓

现场控制层
│
├── PLC控制柜
├── RTU远程终端
├── 闸门LCU
├── 泵站PLC
├── 变频控制柜
└── 边缘计算网关

        ↓

中心平台层
│
├── SCADA监控
├── GIS一张图
├── 数据库
├── 视频平台
├── 数字孪生
└── WEB服务器

        ↓

应用层
│
├── 调水调度
├── 用水管理
├── 水费管理
├── 运维管理
├── 手机APP
├── 大屏展示
└── 数据分析

该分层架构是当前智慧灌区信息化建设的典型模式，覆盖信息采集、自动控制、通信传输、业务应用和综合管理。

三、系统组成​

​① 水情监测系统

主要采集：

• 河道水位
• 渠道水位
• 闸前闸后水位
• 流速
• 流量
• 水温
• 水质

设备包括：

• 雷达水位计
• 超声波水位计
• 雷达流量计
• 多普勒流量计
• 电磁流量计
• 水质监测仪

② 闸门自动控制系统

主要控制对象：

• 主干渠闸门
• 支渠闸门
• 节制闸
• 分水闸
• 排水闸

控制方式：

• 就地控制
• PLC自动控制
• 中心远程控制
• 手机APP控制
• 自动调节开度

主要功能：

• 自动启停
• 自动升降
• 开度反馈
• 限位保护
• 故障报警
• 视频联动

现代闸门控制系统通常支持远程启闭、开度监测、流量统计及用水管理联动。

③ 泵站自动化系统

监测内容：

• 水泵运行状态
• 电流
• 电压
• 功率
• 功率因数
• 水压
• 流量

控制功能：

• 自动启停
• 轮换运行
• 变频恒压
• 故障报警
• 远程控制

④ 视频监控系统

配置：

• 高清球机
• 枪机
• 夜视摄像机
• AI视频分析

监控区域：

• 闸门
• 泵站
• 渠道
• 水库
• 配电室

⑤ 气象监测系统

监测内容：

• 雨量
• 风速
• 风向
• 温度
• 湿度
• 光照
• 蒸发量

用于：

• 灌溉预测
• 调度分析
• 防洪预警

⑥ 土壤墒情监测

监测：

• 土壤湿度
• 土壤温度
• 盐分

作用：

实现精准灌溉。

⑦ 水质监测

监测：

• pH
• 溶解氧
• 浊度
• 电导率
• 氨氮
• COD

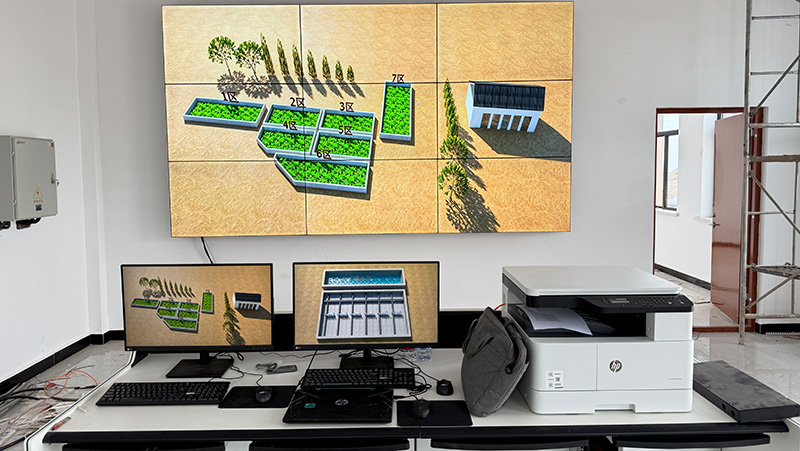

四、控制中心

主要建设：

SCADA监控平台

实现：

• 实时监控
• 设备控制
• 数据采集
• 报警管理
• 历史曲线

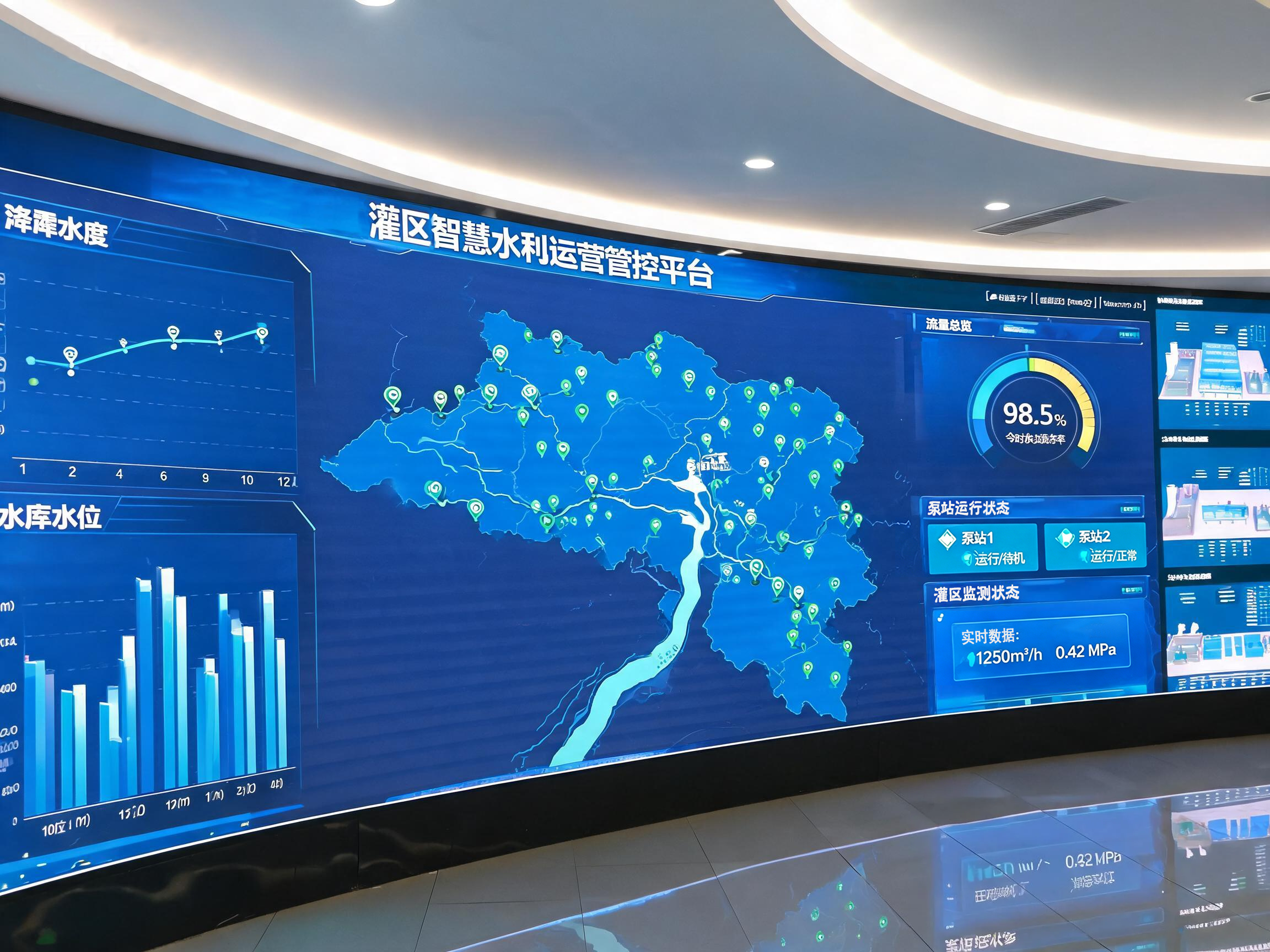

​GIS一张图

地图展示：

• 泵站
• 闸门
• 水库
• 渠道
• 视频
• 水位
• 流量
• 告警

数字孪生平台（可选）

展示：

• 三维灌区
• 实时水位
• 实时流量
• 闸门状态
• 泵站运行
• 调度模拟

五、控制柜配置

现场通常包括：

泵站PLC控制柜

配置：

• PLC
• HMI触摸屏
• 变频器
• UPS
• 工业交换机
• 电源模块
• I/O模块
• 防雷模块

闸门LCU控制柜

配置：

• PLC
• 闸门驱动
• 开度仪
• 编码器
• RTU
• 通讯模块
• UPS
• 电源保护

RTU采集柜

采集：

• 水位
• 流量
• 雨量
• 墒情
• 视频状态

上传：

• 4G
• 光纤
• 北斗

六、通信网络

推荐采用：

中心平台
      │
   光纤环网
      │
──────────────
│      │      │
泵站    闸门   水库
│       │      │
PLC     RTU    RTU
│       │      │
4G/5G/LoRa/光纤

通信方式可根据现场条件采用光纤、蜂窝网络、LoRa等多种技术组合，实现分散站点稳定联网。

七、平台功能

主要包括：

• 灌区一张图
• 实时监控
• 视频监控
• 水情监测
• 雨情监测
• 工情监测
• 闸门控制
• 泵站控制
• 自动调水
• 用水统计
• 流量统计
• 水费管理
• GIS地图
• 手机APP
• 微信报警
• 报表统计
• 数据分析
• AI智能预警
• 数字孪生展示

八、建设价值

典型项目配置

对于一个中大型智慧灌区项目，通常包括：

• 1个智慧灌区综合管理平台
• 1套SCADA监控系统
• 1套GIS一张图系统
• 1套数字孪生平台（可选）
• 若干PLC泵站控制柜
• 若干LCU闸门控制柜
• RTU远程测控终端
• 水位、流量、雨量、墒情、水质等监测设备
• 高清视频监控系统
• 光纤/4G/5G通信网络
• 中心服务器及数据库

方案能够覆盖灌区从信息采集、自动控制到智能调度的全流程，是目前大型灌区数字化、智能化改造的主流建设模式。
